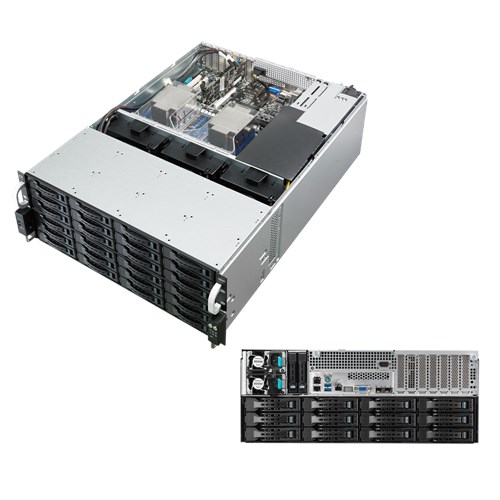

RS540-E8-RS36-ECP
产品概述

4U 机架式结构及额外操作系统Kernal硬盘,提供大型存储容量与灵活性

RS540-E8-RS36-ECP 配备 36 个 SAS/SATA 3.5 英寸磁盘驱动器插槽(24 个前侧 + 12 个背部)。2.5英寸热插拔设计提供不间断的高可用性,使维护工作变得更加轻松简便。RS540-E8-RS36-ECP 具备 M.2 插槽与两个热插拔 2.5 寸 SSD 机槽,在选择或配置各类操作系统硬盘时展现更高自由度。

ASUS PIKE II & 12G SAS 整合

ASUS PIKE II 提供 12Gb/s SAS 及 PCI-E 3.0 解决方案。同时华硕 12Gb/s SAS 为上一代速率的两倍之多,数据传输更快速。PCI-E 3.0 提供更高的可靠性与更快的连接速度。ASUS PIKE II 充分满足用户的需求,并支持 6Gb/s SATA 和 12Gb/s SAS 存储,内置 RAID 数据防护。只需安装 PIKE II 卡即可扩展容量,提升性能,增强信号。另外,多 HBA 使多路径来提升性能。

3+1 扩展

RS540-E8-RS36-ECP 具有高度扩展性,配置中提供 3+1 个扩展插槽:1 个 PCI-E Gen3x16 插槽、1 个 PCI-E Gen3x8 插槽、外加 1 个 PCI-E Gen3x8 插槽兼 OCP 夹层卡插槽,可加装 OCP 10Gbit/s LAN 卡进行 OCP 扩展。灵活的扩展设备提供多元存储方式与网络应用,满足未来的扩展需求。

精挑细选组件造就更有效率

RS540-E8-RS36-ECP 组件皆由华硕工程师亲自挑选与精心配置,提供出色的处理效率。搭配 ASUS Beat Thermal Choke、Dr. MOS 与 1+1 备用 800W 80PLUS CRPS 白金级认证电源,展现上佳持久性。1+1 备用 800W 80PLUS CRPS 白金级认证电源设计让服务器在其中一个电源无法正常供应时,也能不受影响且正常运作。RS540-E8-RS36-ECP 具备 12k 耐用固态电容。12K 电容降低等效串联电阻 (ESR),藉此提高处理效率并将热能产出降至更低。

轻松诊断与配置

通过 RS540-E8-RS36-ECP 内置Q码/80 端口 LED 显示面板,轻松监控从硬件唤醒至登入操作系统的开机过程或是更多其他状态。 藉由服务器后方的指示灯,即可立即查看服务器状态。RS540-E8-RS36-ECP 更免工具轨道套件设计,系统管理员能够更有效率地进行配置。

容易使用的设计

RS540-E8-RS36-ECP 服务器贴有可轻易辨识的资产标签。RS540-E8-RS36-ECP 具备 M.2 插槽可安装独立操作系统,在选择或配置各类操作系统硬盘时展现更高自由度。

多方位远程服务器管理

您可以通过 RS540-E8-RS36-ECP 内建智能平台管理界面 (IPMI) 2.0 的 ASMB8-iKVM 模块,远程监控、操控与管理服务器。 ASUS Server Web-based Management (ASWM) 企业版管理套件,单一控制台网页式管理界面。通过 ASWM 企业版管理套件,远程更新 省时又省力;使用全新屏幕录制功能,快速简单地排解疑难杂症;藉由一对多中央管理,发掘更多高效新优点。


产品参数
  • 处理器 / 系统总线
    2 x Socket R3 (LGA 2011-3)
    英特尔® 至强® 处理器 E5-2600 v4 产品家族 (95W) *
    英特尔® 至强® 处理器 E5-2600 v3 产品家族(95W)*

    * 请查阅华硕网站了解CPU支持列表
    QPI 6.4 / 8.0 / 9.6 GT/s
  • E8
  • 芯片组规格
    Intel® C612 PCH
  • 内存
    内存插槽数 : 每个节点 16个内存插槽 (4通道/CPU, 8-DIMM插槽/CPU)
    内存容量 : 可达 1024GB LRDIMM
    内存类型 : DDR4 2400 /2133 /1866/1600/1333 RDIMM
    DDR4 2400 /2133 /1866/1600/1333 LRDIMM
    内存规格: 32GB, 16GB, 8GB, 4GB RDIMM
    64GB, 32GB LRDIMM
    * 请查阅ASUS server AVL 了解更新信息
    * 实际的内存频率因英特尔处理器类型及内存模块而有所不同。请查阅 Intel 官网进一步了解每个CPU所支持的内存类型。
  • 扩展槽
    3+1

    Low-profile
    1 x PCI-E x16 (Gen3x 8 link)
    2 x PCI-E x8 (Gen3 x8 link)
    1 x OCP Mezzanine (Gen3 x8 link)*

    * 支持 MCB-10G-2S (Dual Port 10 Gigabit/s Ethernet 卡) (选配)
  • 存储功能(视出货而定)
    SATA 控制器:
    Intel® C612
    9 x SATA3 6Gb/s 接口 + 1 x M.2 接口
    Intel® Rapid Storage Technology Enterprise(RSTe) (仅支持Windows)
    (支持软件 RAID 0, 1, 5, 10 )
    SAS/SATA 控制器 :
    ASUS PIKE II 3008 8-port SAS HBA 卡(具体视出货而定)
    ASUS PIKE II 3108 8-port SAS HW RAID 卡
    支持 12G SAS
  • 硬盘插槽
    36 x 热插拔 3.5”HDD 插槽(BP w/Expander )
    2 x 热插拔 2.5” SSD 插槽(背部)
    1 x M.2 (NGFF 2242)
  • 网络(视出货而定)
    2 x Intel® I210AT + 1 x 千兆管理网络接口
  • 图形显示
    Aspeed AST2400 + 32MB VRAM
  • 前面板I/O接口
    2 x USB 2.0 接口
  • 背部 I/O 接口
    2 x RJ-45 接口
    1 x RJ-45 Mgmt LAN 接口
    2 x USB 3.0 接口
    1 x VGA 接口
    1 x PS/2 KB/MS 接口
    1 x 外部串口
  • 支持操作系统
    Windows® Server 2008 R2
    Windows® Server 2012 R2
    Windows® Server 2012
    RedHat® Enterprise Linux
    SuSE® Linux Enterprise Server
    CentOS
    Ubuntu
    VMware
    Citrix XenServer

    *(如有变更恕不另行通知)
  • 管理功能
    ASWM Enterprise
    On-Board ASMB8-iKVM for KVM-over-IP
  • 合规性认证
    BSMI, CE, C-Tick, FCC(Class A)
  • 尺寸
    615mm x 447mm x 176mm
    24.21" x 17.6" x 6.92
  • 尺寸规格
    4U
  • 重量
    净重: 25.915 Kg
    毛重: 34.95 Kg
  • 电源供应
    1+1 冗余 800W 80 PLUS 白金级电源

    Rating: 100-127Vac/200-240Vac,10A/5A ,50/60Hz, Class I
  • 环境
    运作时温度: 10℃ ~ 35℃ /非运作时温度: -40℃ ~ 70℃
    非运作时湿度: 20% ~ 90% (无凝露)
